// Голова Port осматривается дальномером (1.9.74, площадка «Столб на пути»).
//
// Два привода прямо на выводах платы (библиотека Servo):
//   S0 поворот ← D9 (write(90) — прямо, больше — влево),
//   S1 наклон ← D10 (write(90) — прямо).
// Дальномер HC-SR04 в лице: TRIG ← D7, ECHO ← D8; смотрит туда же, куда голова.
//
// Голова проходит от −60° до +60° через 15°, в каждом направлении — замер.
// В конце скетч называет, где ближе всего (столб или стена) и где свободнее всего.

#include <Servo.h>

Servo yaw, pitch;
const uint8_t TRIG = 7, ECHO = 8;

long distanceCm() {
  digitalWrite(TRIG, LOW); delayMicroseconds(2);
  digitalWrite(TRIG, HIGH); delayMicroseconds(10);
  digitalWrite(TRIG, LOW);
  unsigned long us = pulseIn(ECHO, HIGH, 25000);
  return us ? (long)(us / 58) : 500;      // нет эха — дальше 4 м
}

void setup() {
  Serial.begin(9600);
  yaw.attach(9, 500, 2500);
  pitch.attach(10, 500, 2500);
  pinMode(TRIG, OUTPUT);
  pinMode(ECHO, INPUT);
  pitch.write(90);
  yaw.write(30);                          // начать справа (−60°)
  delay(800);
}

void loop() {
  long nearCm = 9999, farCm = -1;
  int nearDeg = 0, farDeg = 0;
  for (int deg = -60; deg <= 60; deg += 15) {
    yaw.write(90 + deg);
    delay(300);                           // голова доворачивается
    long cm = distanceCm();
    Serial.print(deg); Serial.print("° — "); Serial.print(cm); Serial.println(" см");
    if (cm < nearCm) { nearCm = cm; nearDeg = deg; }
    if (cm > farCm) { farCm = cm; farDeg = deg; }
  }
  Serial.print("ближе всего: "); Serial.print(nearDeg); Serial.print("°, "); Serial.print(nearCm); Serial.println(" см");
  Serial.print("свободнее всего: "); Serial.print(farDeg); Serial.println("°");
  yaw.write(90);
  delay(3000);
}

Голова Port осматривается дальномером

Голова на стойке поворачивается от −60° до +60°, в каждом направлении меряет расстояние дальномером в лице и называет, где ближе всего и где свободно.

Что на схеме

Плата Arduino Uno, к ней подключены:

Голова Port — r1, площадка «Столб на пути»

Задействованы выводы платы: GND, D9, D10, D7, D8. Всего соединений на схеме: 5.

Как смотреть

Нажмите ▶ Запустить — после сборки откроется окно робота (потом его открывает кнопка 🤖 над схемой). Мышью камеру можно повернуть, колесом — приблизить; щелчок по суставу показывает номер привода, канал PCA9685 и строку кода для него. Кнопка ⏺ над схемой записывает сцену в GIF — с теми поворотами камеры, что вы делаете.

Робот — не анимация, а модель с массами, шарнирами и трением: скетч только шлёт импульсы приводам и читает датчики, а встанет робот, пойдёт или упадёт — решает физика. Как она устроена — на странице «Физика сцен с роботами».

Как это работает

Два привода — поворот и наклон, дальномер HC-SR04 смотрит туда же, куда голова. Расстояние в модели — луч из лица до первого препятствия. Так робот выбирает, куда идти, в примерах «Port обходит столб» и «Port проходит лабиринт». В мониторе порта — расстояние на каждом угле.

Что попробовать

Площадка «Стена в 2 м» или «Лабиринт» в свойствах детали — другие картины расстояний.
Наклоните голову вниз (S1) и найдите, где луч упирается в пол.

Библиотеки

Пример собирается с библиотеками:

Servo

Они уже установлены на сервере сборки — отмечать их в проекте вручную не нужно, список приезжает вместе с примером.

Как это устроено в коде

Основное, чем пользуется скетч:

Servo — управление сервоприводом по длительности импульса
digitalWrite() — выставляет на выводе высокий или низкий уровень
delayMicroseconds() — короткая пауза внутри протокола
pulseIn() — измеряет длительность импульса, отсюда берётся расстояние у дальномера
Serial.begin() — открывает монитор порта на заданной скорости
pinMode() — назначает выводу режим: выход, вход или вход с подтяжкой
delay() — пауза, на время которой ядро занято ожиданием
Serial.println() — печатает строку в монитор порта

В скетче 50 строк; свои функции: distanceCm(); подключено заголовков: 1. Сам скетч открыт на соседней вкладке — его можно менять и запускать заново.

Что попробовать изменить

Замените delay() на счёт по millis() — и loop() освободится для всего остального, что должно происходить одновременно.
Добавьте свои Serial.println() в интересных местах — монитор порта здесь и есть отладчик.
Перенесите деталь на другой вывод — на схеме и в коде — и убедитесь, что пример работает так же.
Нажмите «Форкнуть»: копия станет вашим проектом, и в ней можно менять что угодно.

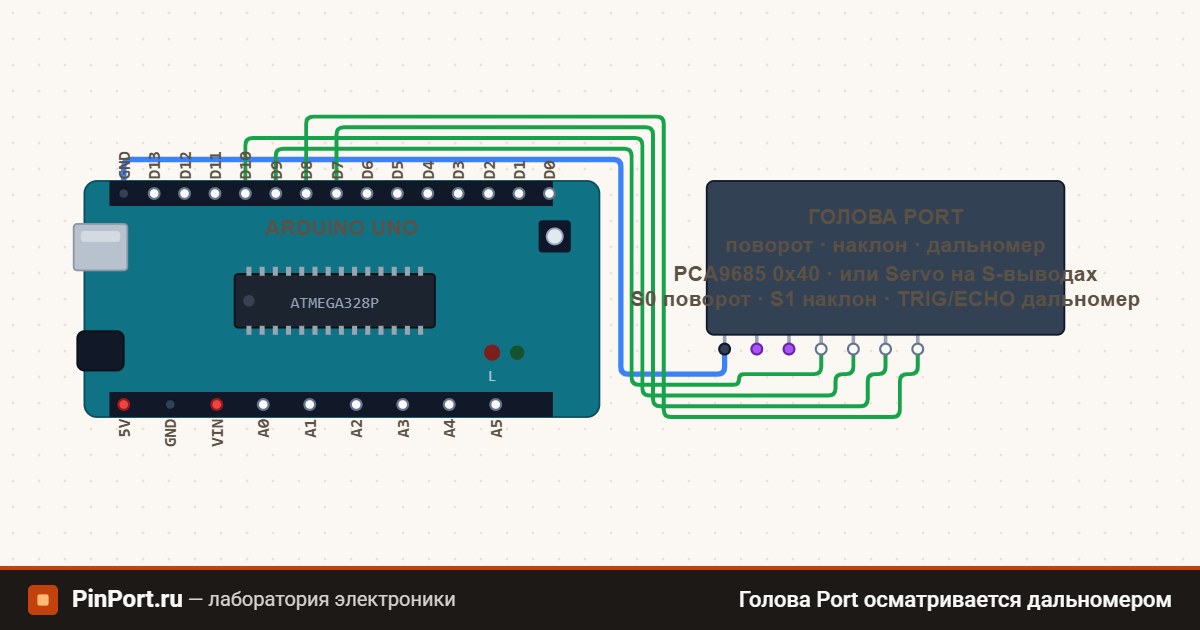

Схема подключения: Голова Port осматривается дальномером (Arduino Uno)
