Счётчик электроэнергии: схема подключения в сети 230 В

Прибор учёта

Ставится в разрыв фазы и нуля на вводе: весь ток квартиры идёт через него. Считает киловатт-часы и показывает мощность.

⚠ В симуляторе можно ошибаться безопасно. В настоящем щитке 230 В опасны для жизни: работы выполняет электрик с допуском, при снятом и проверенном напряжении, а эта страница — объяснение схемы, а не инструкция по монтажу.

Как работает

Счётчик включают последовательно в фазу и ноль: вход (LIN, NIN) от ввода, выход (LOUT, NOUT) на щиток. Показания — потреблённая энергия в киловатт-часах (кВт·ч) и мгновенная мощность.

Счётчик прямого включения рассчитан на 60–100 А. Он нужен для учёта, а защиту (автомат) ставят после него: вводной автомат защищает кабели и сам счётчик.

Выводы

Вывод	Назначение
LIN	вход фазы: от ввода
LOUT	выход фазы: к вводному автомату
NIN	вход нуля: от ввода
NOUT	выход нуля: к шине нуля

Схема подключения

Счётчик электроэнергии	Подключено к
LIN	Ввод 230 В in, вывод L
LOUT	Автоматический выключатель qf0, вывод IN
NIN	Ввод 230 В in, вывод N
NOUT	УЗО qd1, вывод NIN, Шина N nb, вывод 1

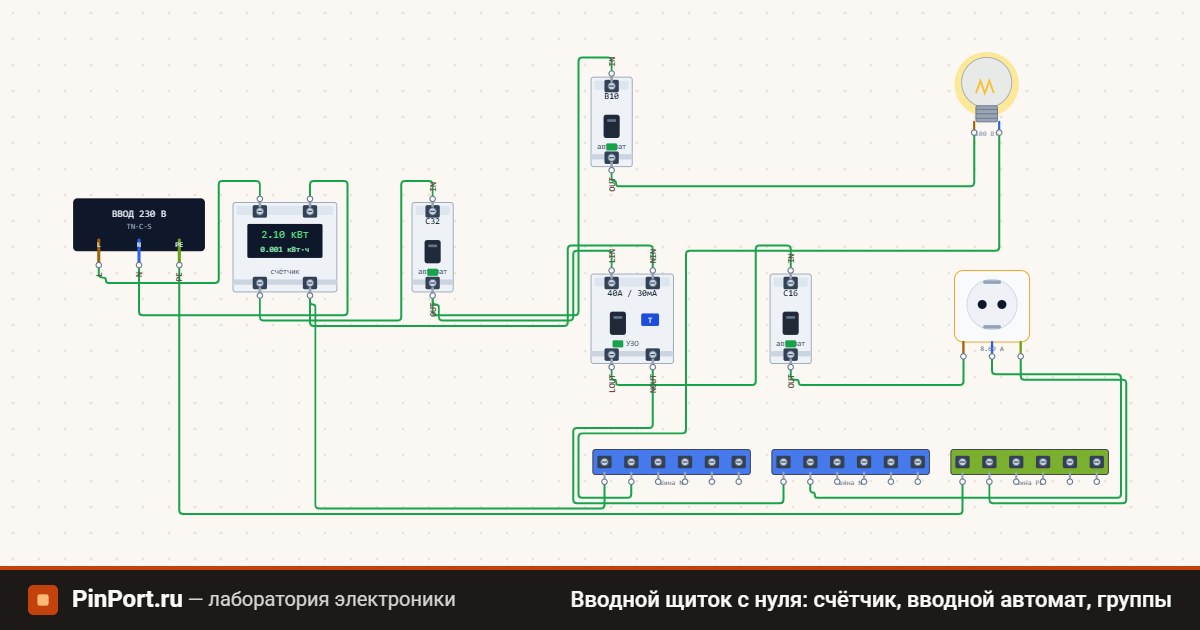

Схема из примера «Вводной щиток с нуля: счётчик, вводной автомат, группы».

Схема: Вводной щиток с нуля: счётчик, вводной автомат, группы

Что попробовать

Запустите: свет горит, в розетке двухкиловаттный прибор. Посмотрите, сколько ампер идёт через вводной автомат, — сумма обеих групп.
Перекиньте ноль розетки со своей шины на общую — УЗО сработает сразу: ток ушёл по фазе через УЗО, а вернулся мимо него, и для УЗО это утечка.
Выключите вводной автомат — погаснет всё, но счётчик останется под напряжением: он стоит до автомата.

В реальной проводке

В многоквартирном доме счётчик ставит и пломбирует энергоснабжающая организация. Самовольно вскрывать пломбу и менять подключение нельзя.

Частые ошибки

Подключить счётчик параллельно, а не последовательно: учёта не будет, а на выходе — короткое замыкание.
Нагрузить счётчик выше его максимального тока: он перегревается, а у прямого включения предел обычно 60–100 А.
Менять подключение или срывать пломбу самостоятельно: учёт опломбирован, ответственность лежит на владельце.
Монтировать счётчик без снятия напряжения: до вводного аппарата провода под напряжением, снять его должен тот, кто имеет на это право.

Ещё по теме

Другие детали

Автоматический выключатель УЗО Дифавтомат Трёхполюсный автомат Выключатель Двухклавишный выключатель Проходной выключатель Розетка с заземлением Светильник 230 В Контактор Датчик движения Дверной звонок 230 В Однофазный двигатель Трёхфазный двигатель

Включение	последовательно, прямое
Ток	до 60–100 А
Показания	кВт·ч и мощность
Класс точности	1 или 2
