Проходной выключатель: схема подключения в сети 230 В
Выключатель для управления светом из двух мест
Две точки управления одним светом: включил у входа в коридор, выключил в его конце. Нужны два выключателя и три провода между ними.
⚠ В симуляторе можно ошибаться безопасно. В настоящем щитке 230 В опасны для жизни: работы выполняет электрик с допуском, при снятом и проверенном напряжении, а эта страница — объяснение схемы, а не инструкция по монтажу.
Как работает

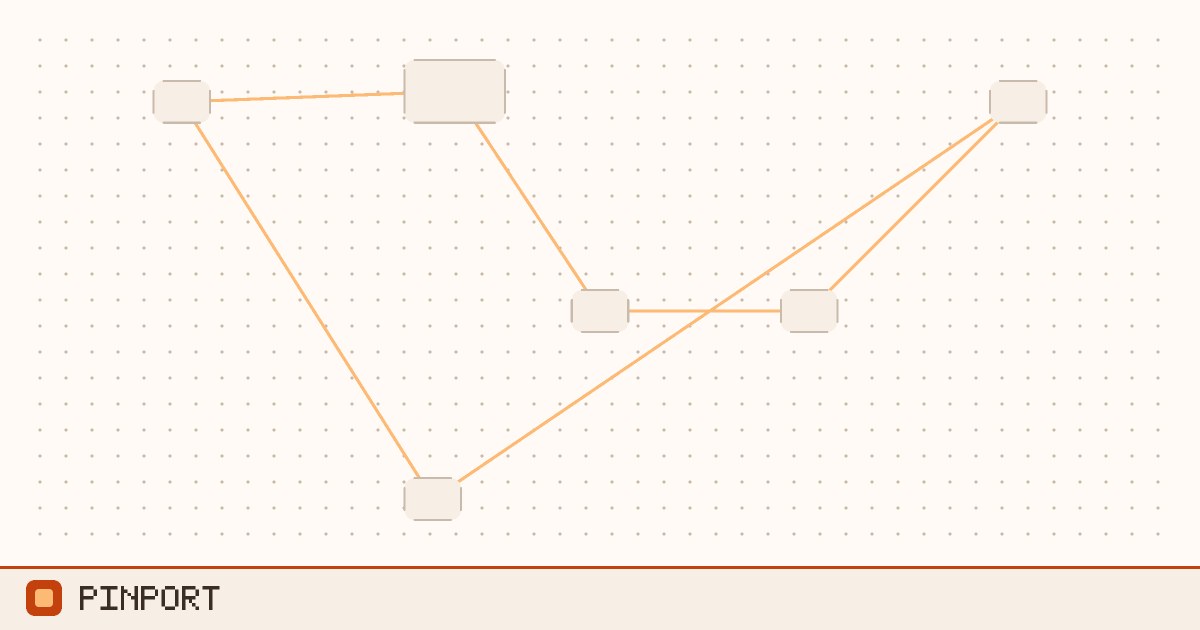

Проходной выключатель — не включатель, а переключатель: общий контакт COM подключён либо к выводу 1, либо к выводу 2. Два таких выключателя соединяют двумя проводами (1—1, 2—2): свет горит, когда оба выключателя замыкают один и тот же провод, и гаснет, когда разные.
Фазу из щитка подают на COM первого выключателя, а со COM второго идёт провод на светильник. Для трёх мест управления между проходными ставят перекрёстный (двухпарный) выключатель.
Выводы
Вывод
Назначение
1
перекидной провод к выводу 1 второго выключателя
2
перекидной провод к выводу 2 второго выключателя
COM
общий контакт: на первом — фаза от автомата, на втором — к светильнику
