Одно устройство защищает и кабель от перегрузки, и человека от утечки. Занимает два модуля вместо трёх-четырёх и защищает одну линию.
⚠ В симуляторе можно ошибаться безопасно. В настоящем щитке 230 В опасны для жизни: работы выполняет электрик с допуском, при снятом и проверенном напряжении, а эта страница — объяснение схемы, а не инструкция по монтажу.
Как работает

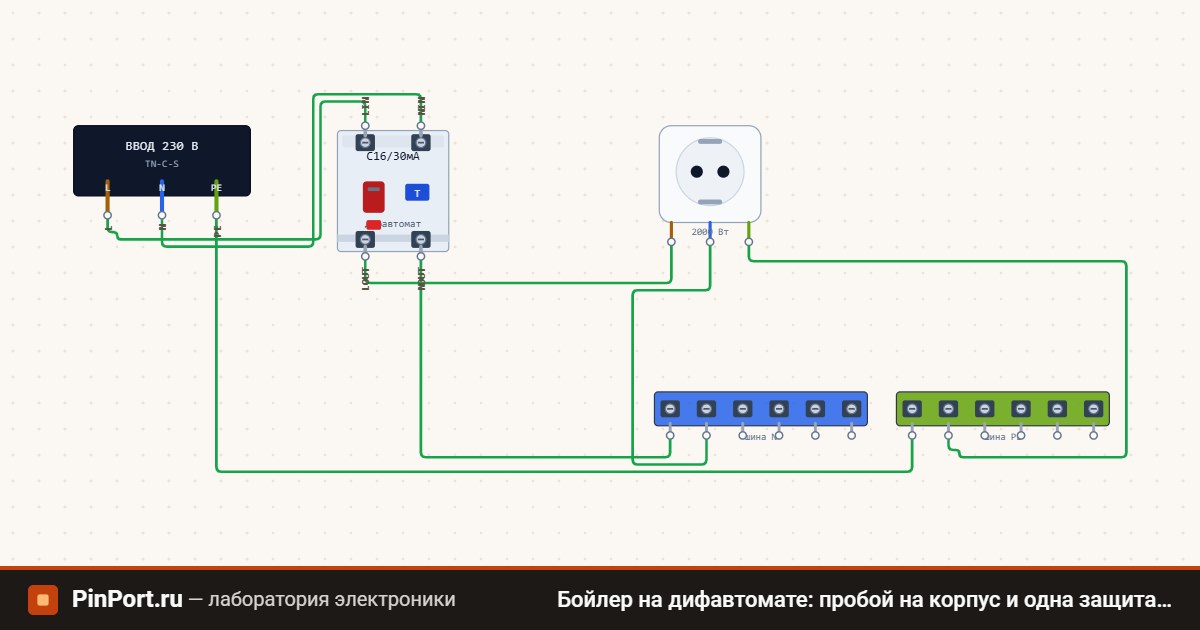

Дифавтомат объединяет автоматический выключатель (перегрузка, короткое замыкание) и УЗО (утечка) в одном корпусе. Подключают его так же, как УЗО: фаза и ноль на вход, защищаемая линия — на выход.
Главное преимущество — избирательность: каждая мощная нагрузка (бойлер, стиральная машина, варочная панель) на своём дифавтомате, и утечка в одном приборе не отключает остальные.
Запустите: ТЭН пробит на корпус, и дифавтомат отключается сразу, не дожидаясь, пока кто-нибудь коснётся крана.
Уберите пробой (параметр корпуса — «нет») и нажмите «Сброс»: бойлер греет, утечки нет.
Отсоедините провод PE и снова сделайте пробой: теперь току утечки некуда уходить, и отключение произойдёт только когда путь ему даст человек. Заземление и УЗО работают только вместе.
В реальной проводке
У дифавтомата ноль нужно подключать на «свою» клемму N — тот самый вывод с гибким проводником или винтом. Нулевые провода нескольких дифавтоматов нельзя объединять после аппаратов.
Частые ошибки
Соединить нули нескольких дифавтоматов после аппаратов: ток вернётся не по «своему» нулю, и они выбивают без причины.
Не нажать кнопку «Тест» после монтажа: перепутанные провода обнаруживаются только при проверке.
Выбрать номинал по мощности прибора, а не по сечению кабеля: защита кабеля не обеспечена.
Поставить один дифавтомат на всю квартиру: любая утечка отключает всё сразу.
