Замыкает цепь, когда видит движение: в подъезде, на лестнице, у крыльца. Мощную нагрузку через него включают контактором.
⚠ В симуляторе можно ошибаться безопасно. В настоящем щитке 230 В опасны для жизни: работы выполняет электрик с допуском, при снятом и проверенном напряжении, а эта страница — объяснение схемы, а не инструкция по монтажу.
Как работает

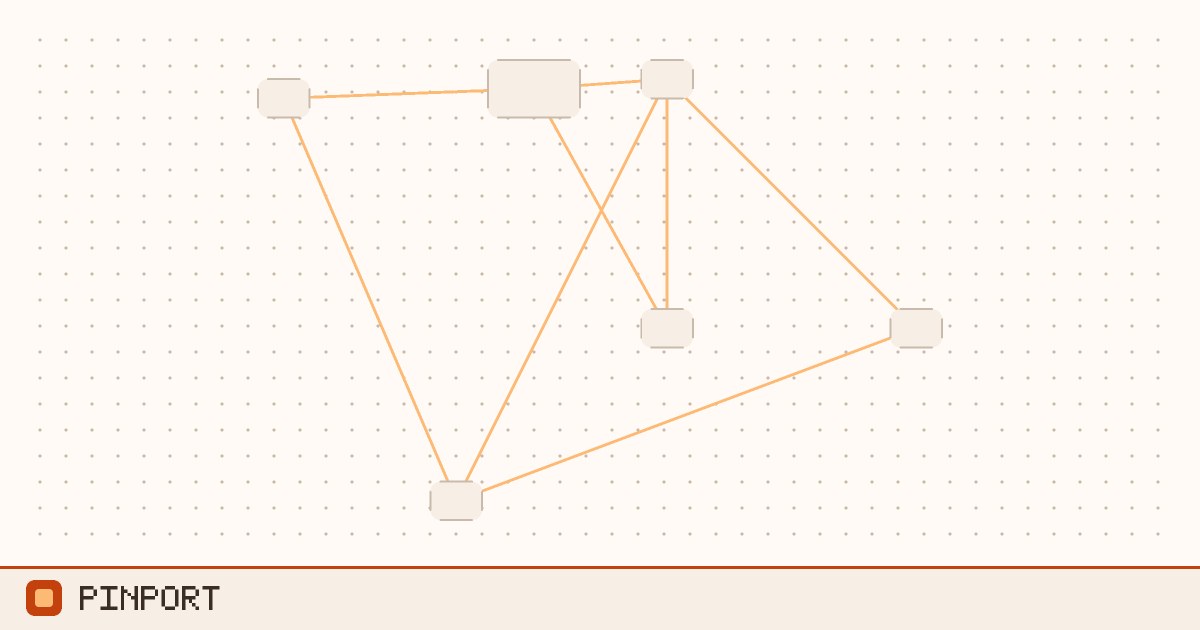

В схеме датчик — замыкающий контакт: пока есть движение, он замкнут и подаёт фазу дальше. Для настоящих датчиков есть ограничение по мощности: типовой на 230 В рассчитан на 300–1000 Вт, а светодиодные лампы с драйверами дают неуверенную работу.
Для светильников большой мощности датчик включает катушку контактора, а контактор — светильники. Выключатель параллельно датчику позволяет включить свет вручную постоянно.
Запустите и щёлкните по датчику — он «увидел движение», катушка контактора получила питание, свет включился.
В показаниях сравните ток катушки и ток светильников: катушка берёт десятки миллиампер, нагрузка — больше ампера.
Подключите светильники напрямую к датчику и увеличьте их мощность до трёх киловатт — так делают, и так сгорают датчики.
В реальной проводке
У настоящего датчика обычно три провода: L, N и «нагрузка» — ноль на датчик нужен для его электроники. Датчик ставят в зоне, где нет тепловых помех — вентиляции, батарей и окон.
Частые ошибки
Подключить лампы больше номинальной мощности датчика: контакты реле датчика привариваются.
Выключатель последовательно с датчиком вместо параллельного: свет «вручную» не включается.
Не подвести ноль к датчику с электроникой: он не работает или мигает.
Ставить датчик под лампу накаливания или рядом с обогревателем: тепловые потоки его ложно запускают.
