Трёхполюсный автомат: схема подключения в сети 230 В
Защита трёхфазной линии
Один аппарат на три фазы: при срабатывании одной отключаются все три. Без этого трёхфазный двигатель остался бы на двух фазах и сгорел бы.
⚠ В симуляторе можно ошибаться безопасно. В настоящем щитке 230 В опасны для жизни: работы выполняет электрик с допуском, при снятом и проверенном напряжении, а эта страница — объяснение схемы, а не инструкция по монтажу.
Как работает
Три полюса автомата связаны механически: перегрузка или короткое замыкание на любой фазе отключает все три. Это принципиально для двигателей: на двух фазах трёхфазный двигатель продолжает вращаться, но греется в разы сильнее и выходит из строя.
Трёхполюсные автоматы ставят на ввод в дом, на трёхфазные двигатели и на линии, где нагрузка распределяется по трём фазам: токи при этом должны быть примерно равными, иначе возникает перекос.

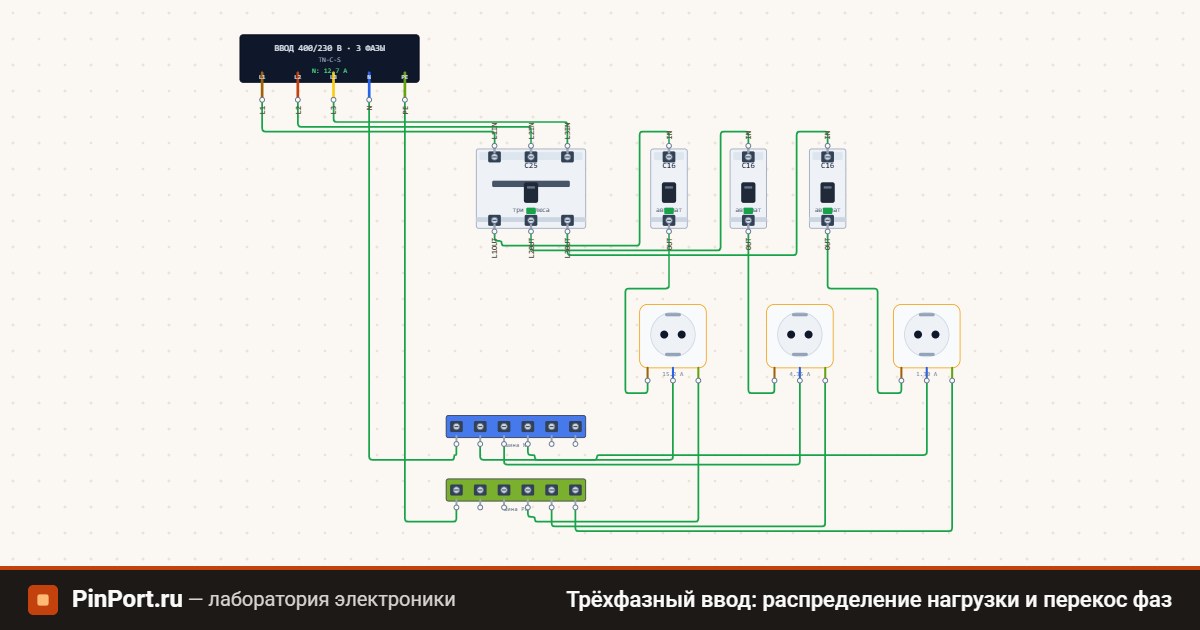

Запустите: нагрузка по фазам разная — 3,5 кВт, 1 кВт и 300 Вт. Разбор назовёт перекос и покажет ток в нулевом проводнике.
Поставьте всем трём розеткам одинаковую мощность: токи фаз сравняются, а ток нуля упадёт почти до нуля. Ради этого три фазы и заводят.
Трёхполюсный автомат отключает все три фазы разом, потому что расцепители связаны механически. Поднимите нагрузку одной фазы до 6 кВт и убедитесь: обесточится вся мастерская, а не одна линия.
Модель считает фазы векторами со сдвигом 120°, поэтому между двумя фазами — около 400 вольт, а не 460 и не ноль. Прибор на 230 В, включённый между фазами, получит эти 400 — ровно это и происходит при обрыве нуля (пример «Обрыв нуля в трёхфазной сети»).
В реальной проводке
Ноль через трёхполюсный аппарат не проходит — он идёт на нагрузку отдельно. Для двигателя, которому нужна защита от обрыва фазы, добавляют реле контроля фаз.
Частые ошибки
Три однополюсных автомата вместо одного трёхполюсного для двигателя: при срабатывании одного двигатель остаётся на двух фазах.
Подключить однофазную нагрузку только на одну фазу и забыть про перекос: нулевой провод перегружается.
Взять характеристику C для двигателя с тяжёлым пуском: автомат отключается в момент включения (см. схему «пуск двигателя»).
Перепутать порядок фаз на трёхфазном двигателе: он вращается в обратную сторону.
