Розетка с заземлением: схема подключения в сети 230 В
Розетка 16 А
Три провода: фаза, ноль и защитное заземление. Заземление подключается к шине PE — не к нулю — и работает вместе с УЗО.
⚠ В симуляторе можно ошибаться безопасно. В настоящем щитке 230 В опасны для жизни: работы выполняет электрик с допуском, при снятом и проверенном напряжении, а эта страница — объяснение схемы, а не инструкция по монтажу.
Как работает

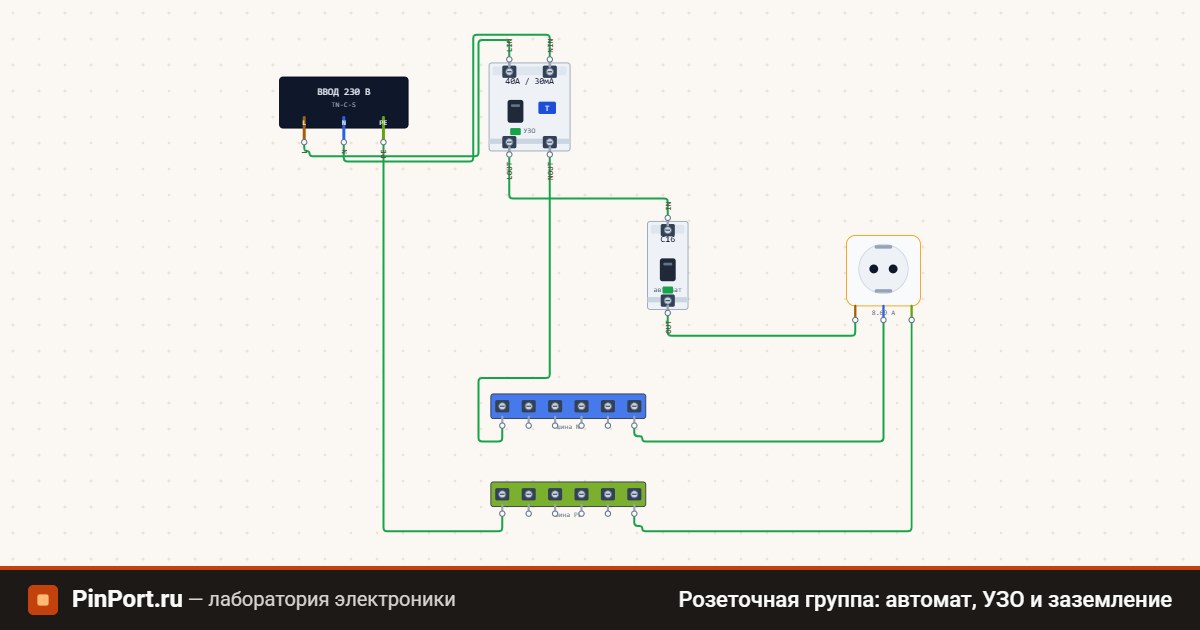

Розетка подключается тремя проводами: L — фаза, N — рабочий ноль, PE — защитное заземление. PE соединён с корпусом прибора: если изоляция пробита, ток уходит по этому проводнику, автомат или УЗО отключает линию, а корпус не остаётся под напряжением.
Группу розеток делают кабелем 2,5 мм² с автоматом на 16 А (до 3,5 кВт) и УЗО на 30 мА. Мощные приборы — стиральную машину, варочную панель — на отдельные линии.
Выводы
Вывод
Назначение
L
фаза: от автомата или УЗО
N
рабочий ноль: от шины нуля
PE
защитный проводник: от шины PE, соединён с корпусом приборов
Запустите: прибор на 2 кВт берёт около 8,7 А — автомат 16 А держит это спокойно.
Поставьте прибору мощность 5000 Вт: ток вырастет до 22 А, и автомат отключится по перегрузке — но не мгновенно, а минут через семь: поставьте скорость времени ×60. Тепловой расцепитель думает тем дольше, чем меньше перегрузка.
Уберите провод с шины PE — разбор объяснит, чем это грозит, хотя розетка продолжит работать.
В реальной проводке
Заземляющий контакт розетки без реального заземления в стене — иллюзия защиты: розетка с «ушками» не защищает, если третий проводник никуда не подключён. Через удлинитель и тройник на одну розетку не вешают суммарно больше 16 А (около 3,5 кВт).
Частые ошибки
Заземляющий контакт соединить с нулём: при обрыве нуля корпус прибора оказывается под фазой (см. схему «TN-C»).
Нагрузить одну розетку чайником, обогревателем и утюгом одновременно: автомат на 16 А выбьет или перегреется контакт.
Поставить розетки на кабель 1,5 мм² с автоматом 16 А: кабель не защищён.
Не подключить PE вообще: корпус стиральной машины при пробое окажется под напряжением.
