Генератор автомобиля: схема подключения в цепи 12 В
Источник 14 В при работающем двигателе
Пока двигатель заглушён, генератор — просто катушка; как только он вращается, он держит около 14 В, питает проводку и подзаряжает аккумулятор.
Как работает
Регулятор напряжения держит на клемме генератора примерно 14,2 В (допустимо 13,8–14,5 В) при любой нагрузке до максимального тока. Это выше 12,6 В батареи, поэтому ток идёт в батарею и она заряжается.
Двигатель заглушён — генератор ничего не отдаёт, всё питается от аккумулятора. Включив генератор в схему, смотрите, как меняется распределение токов: нагрузка питается от генератора, а батарея получает только то, что остаётся.
Выводы
Вывод
Назначение
V-
минус, масса кузова
V+
выход генератора: подключается к плюсу батареи, обычно через мощный предохранитель

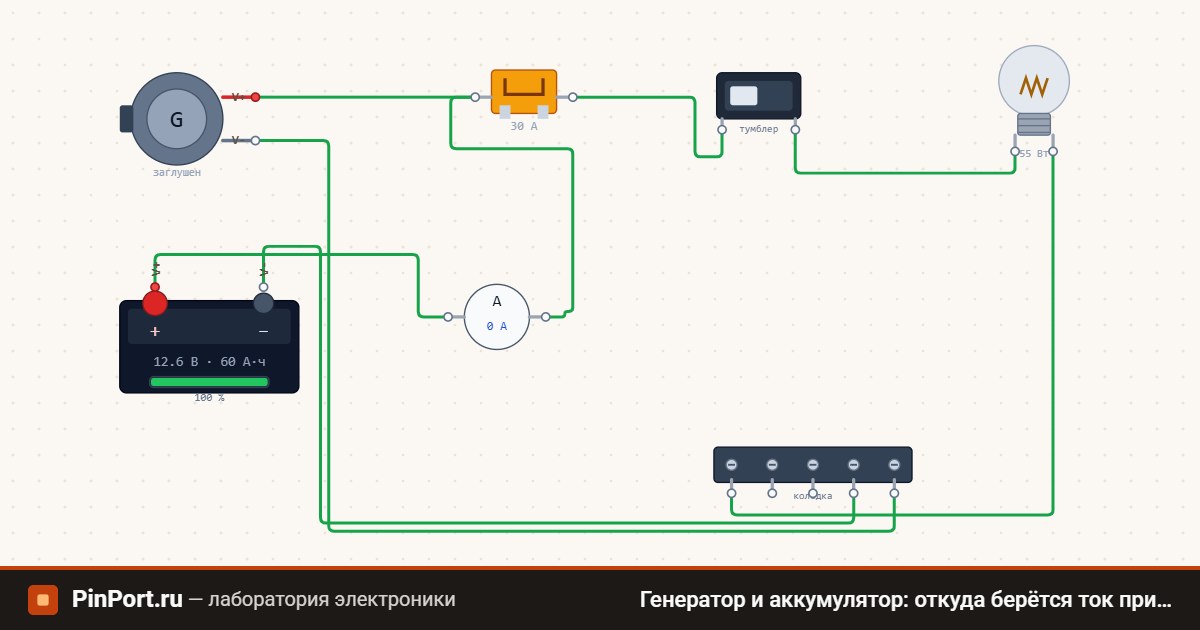

Замкните тумблер: фара 55 Вт горит от аккумулятора, амперметр показывает разряд около 4,5 А.
Щёлкните по генератору — двигатель заведён. Напряжение в сети поднимется до 14 В, а ток через амперметр сменит направление: аккумулятор заряжается.
Заглушите двигатель при включённой фаре и посмотрите на просадку напряжения: её даёт внутреннее сопротивление аккумулятора.
В реальной проводке
В автомобиле силовой провод генератора идёт на плюс батареи, обычно через плавкую вставку. Отключать батарею при работающем двигателе нельзя: без неё напряжение бортсети скачет, и это убивает электронные блоки.
Частые ошибки
Мерить напряжение на заглушённом двигателе и ждать 14 В: без вращения генератор выдаёт ноль, на клеммах будет 12,6 В от батареи.
Снимать клемму батареи «чтобы проверить генератор»: скачки напряжения выбивают блоки управления и подушки безопасности.
Не ставить предохранитель на провод генератора: при замыкании этот кабель держит ток всей батареи.
Читать 12,2–12,8 В на работающем двигателе как «норму»: это значит, что генератор не заряжает (ремень, щётки, регулятор).
