Светодиод в цепи 12 В: схема подключения в цепи 12 В

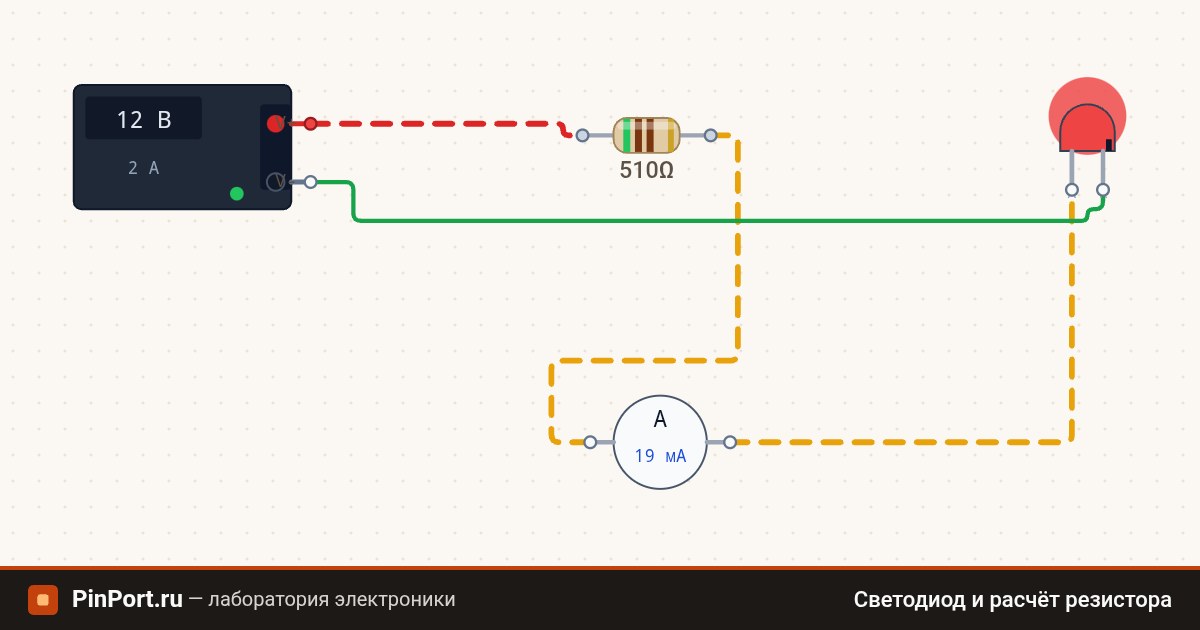

Светодиод с токоограничивающим резистором
К 12 В светодиод напрямую подключать нельзя: он сгорит. Нужен резистор, который оставит ток около 20 мА.
Как работает
Светодиод не ограничивает ток сам: при напряжении выше порога (около 2 В у красного) ток растёт лавинообразно. Резистор последовательно задаёт ток: R = (U − Uд) / I. Для 12 В, красного светодиода (2 В) и 20 мА: (12 − 2) / 0,02 = 500 Ом, берут ближайший из ряда E24 — 510 Ом.
Мощность резистора: P = I² · R = 0,0004 · 510 ≈ 0,2 Вт, ставят на 0,25 Вт или больше с запасом.
Запустите: амперметр показывает около 20 мА, светодиод горит.
Поставьте резистору номинал 100 Ом — разбор сообщит, что светодиод сгорел бы, и покажет расчёт правильного номинала.
Переверните светодиод (поменяйте местами провода на A и K): тока не будет вовсе — у него есть полярность.
В реальной проводке
В автомобиле светодиоды питают от 12–14 В, и напряжение бортсети при работающем генераторе выше номинала. Резистор считают на 14,4 В, иначе ток будет выше расчётного, и светодиод постепенно деградирует.
Частые ошибки
Включить светодиод на 12 В без резистора: он вспыхивает и сгорает за доли секунды.
Перепутать полярность: светодиод не светится (а обратное напряжение свыше 5 В пробивает кристалл).
Считать резистор на 12 В, а питать от 14,4 В: ток на 30% выше расчётного.
Поставить резистор мощностью 0,125 Вт на большой ток: он греется, меняет сопротивление и подгорает.
