Модуль ПЛК: дискретные входы и выходы: схема подключения в сети 230 В

Контроллер с релейными выходами

Принимает сигналы кнопок и датчиков на входы и включает реле на выходах по программе. Светодиоды входов и выходов позволяют искать неисправность, не открывая программу.

⚠ В симуляторе можно ошибаться безопасно. В настоящем щитке 230 В опасны для жизни: работы выполняет электрик с допуском, при снятом и проверенном напряжении, а эта страница — объяснение схемы, а не инструкция по монтажу.

Как работает

Модуль в симуляторе показывает то, что видно при поиске неисправности: питание (L, N), четыре входа I1…I4 на 230 В и два релейных выхода Q1, Q2 с общим выводом C1. Вход считается включённым, когда между ним и нулём есть напряжение. Выход замыкает контакт C1–Q, когда программа его включила.

Программа выбирается свойством. «Пуск-стоп с блокировками»: Q1 включается кнопкой на I1 и держится сам, пока на входах I2 (Стоп), I3 (аварийный останов) и I4 (ограждение) есть сигнал. «Повторитель»: Q1 повторяет I1, Q2 повторяет I2. Это учебная модель: настоящего программирования здесь нет.

Выводы

ВыводНазначение
C1общий вывод релейных выходов
I1вход 1: «Пуск»
I2вход 2: «Стоп» (размыкающая кнопка)
I3вход 3: аварийный останов
I4вход 4: ограждение или концевик
Lпитание: фаза
Nпитание и общий провод входов: ноль
Q1выход 1: катушка контактора
Q2выход 2: лампа «стоп»

Схема подключения

Модуль ПЛК: дискретные входы и выходыПодключено к
C1Ввод 230 В in, вывод L
I1Выключатель sb1, вывод OUT
I2Разрывная перемычка sb2, вывод OUT
I3Аварийный останов (грибок) es, вывод OUT
I4Концевой выключатель ls, вывод NO
LВвод 230 В in, вывод L
NВвод 230 В in, вывод N
Q1Светильник 230 В l1, вывод L

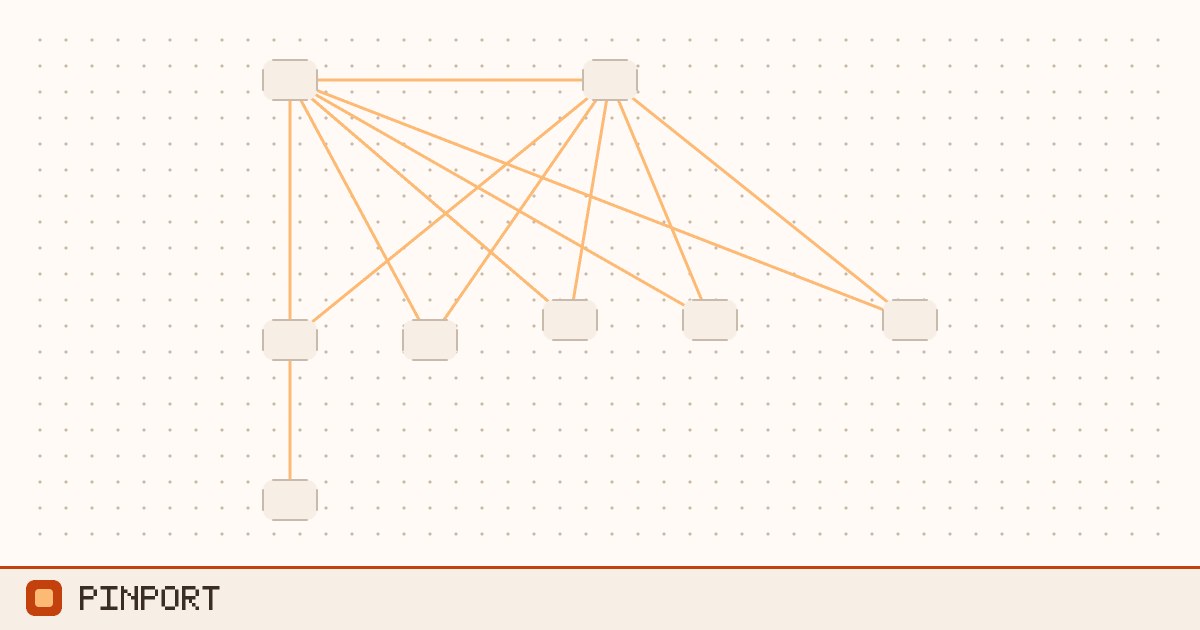

Схема из примера «ПЛК с блокировками: пуск, стоп, аварийный останов, ограждение и светодиоды входов».

ПЛК с блокировками: пуск, стоп, аварийный останов, ограждение и светодиоды входов

Открыть схему в симуляторе

Что попробовать

  1. Запустите схему: «Пуск» замкнут, «Стоп» не нажат, грибок не нажат, дверь закрыта. Четыре светодиода входов горят, Q1 включён, лампа горит.
  2. Щёлкните по грибку: погас светодиод I3, Q1 выключился, лампа погасла даже при замкнутом «Пуске».
  3. Верните грибок и щёлкните по концевику (откройте дверь): погас I4 и Q1 выключился. Блокировка по ограждению работает.
  4. Светодиод выхода показывает решение программы. Если он горит, а лампа нет, смотрите питание на общем выводе C1.

В реальной проводке

У настоящих модулей входы бывают на 24 В постоянного тока, общий провод входов подписан отдельно, а выходы разбиты на группы с разными общими. Всё это есть в паспорте модуля, и перед подключением его надо прочитать.
